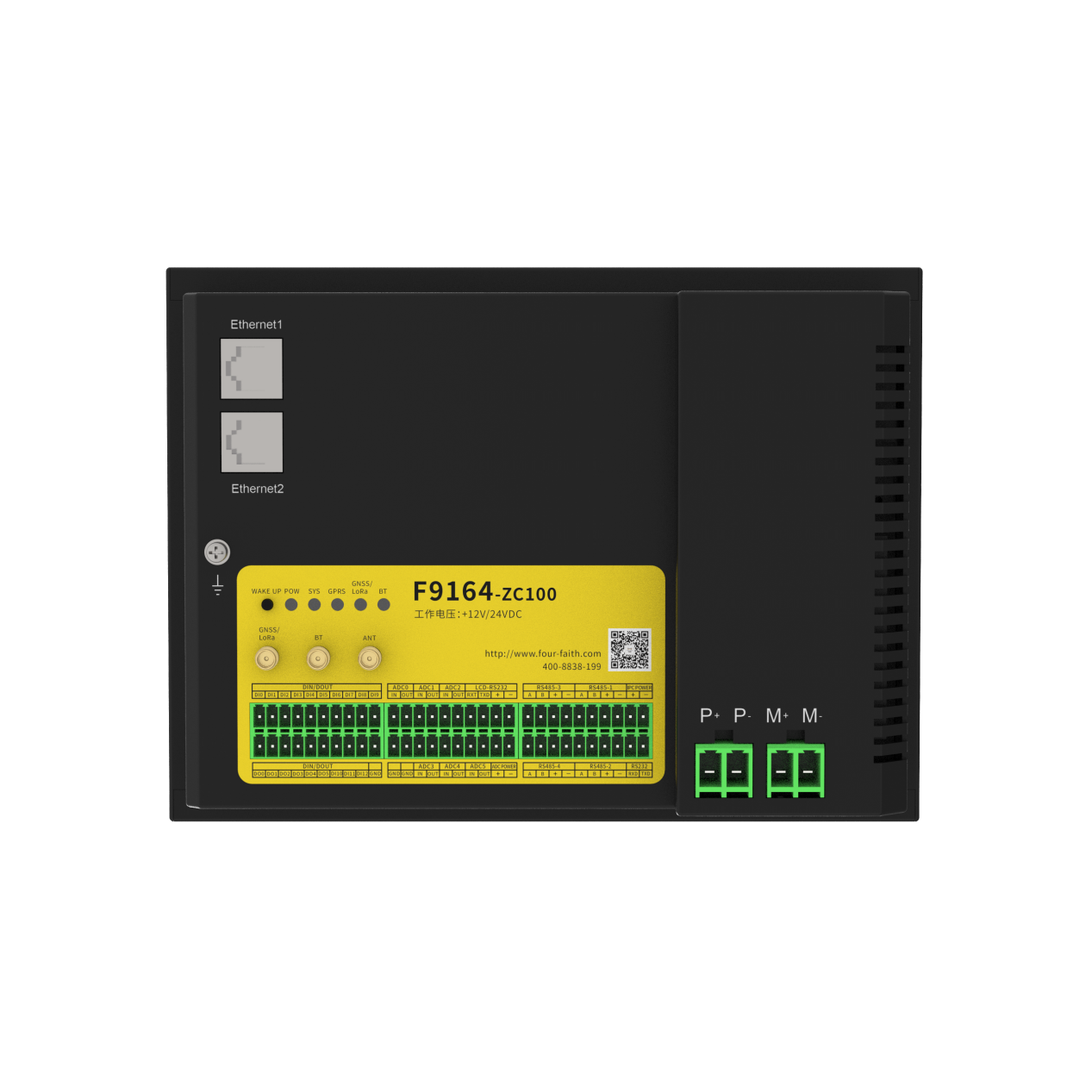

閘門遙測終端機F9164-ZC100

 閘門遙測終端機智能一體化閘門控制器閘門遠程控制終端

●  多種控制方式，確保閘門穩定運行
●  電機驅動與檢測功能，防止電機過流過載
●  具有片內片外雙硬件看門狗設計，保證系統穩定
●  精準控制
●  一體化設計，安裝簡便，易于維護

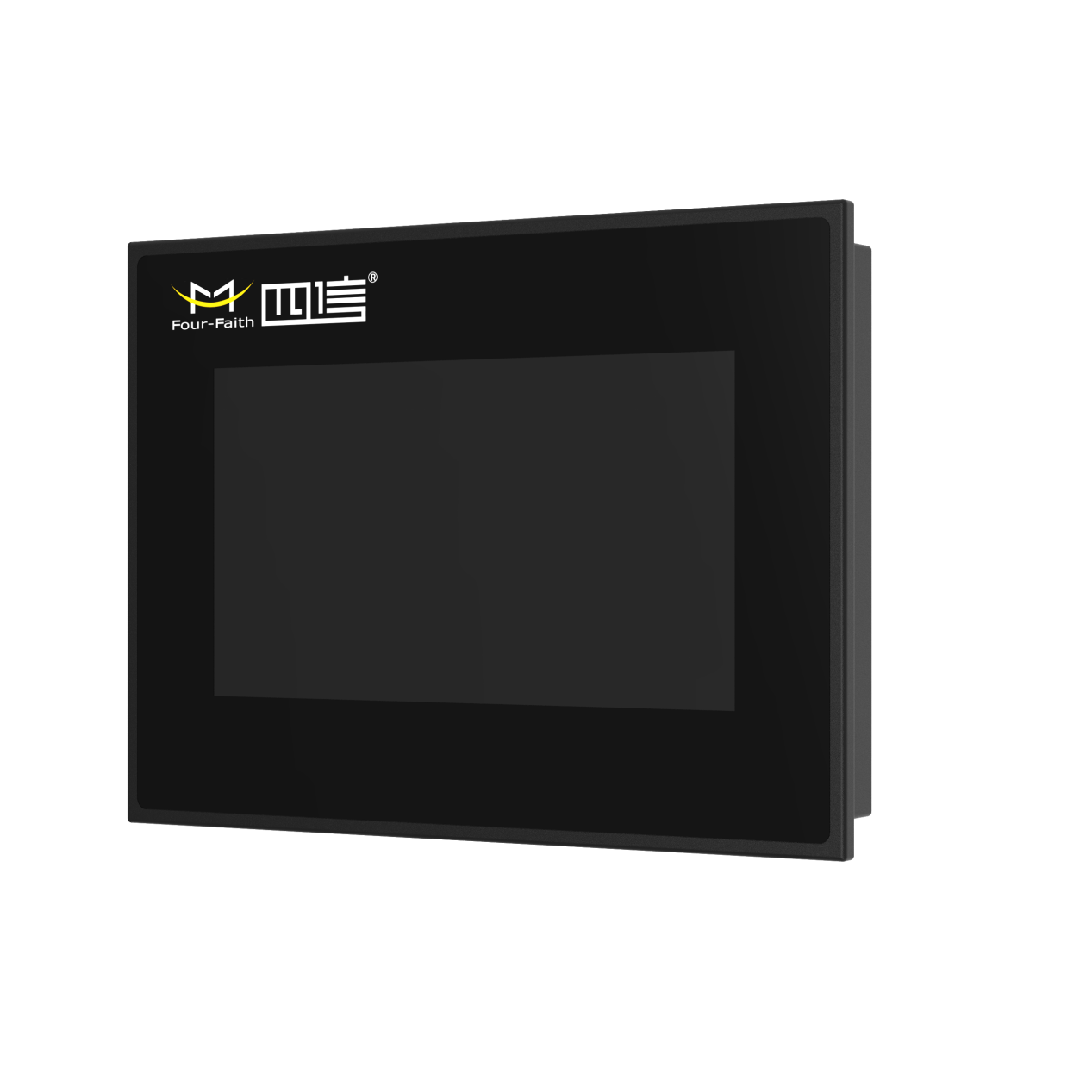

●  提供標準觸摸顯示屏，方便現場操作應用

申請樣機咨詢價格

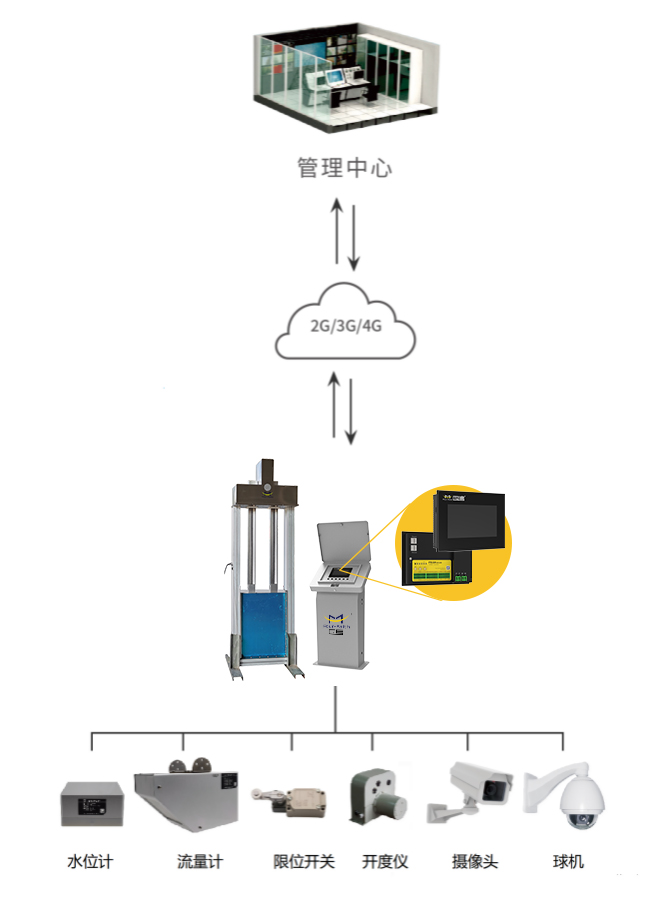

　　閘門遙測終端機（F9164-ZC100）是基于2G/3G/4G/LoRa無線網絡及有線網絡，集閘門開度、水位、流量和圖片視頻采集、遠程通訊、遠程控制、本地控制、太陽能供電系統和本地顯示于一體，實現采集、存儲、顯示、控制、報警及傳輸?shù)染C合功能的閘門自動化、水利信息化測控產品。

　　閘門遙測終端機（F9164-ZC100）支持多類型的水位計、閘位計、行程開關等傳感器，支持藍牙APP本地操作，方便用戶本地操作和查看；支持IPC接入和無線視頻傳輸，實現視頻與閘門狀態的聯動抓拍以及遠程實時預覽視頻功能。一般應用于水利、灌區、智慧農業信息化等領域的閘門建設和閘門信息化改造項目中。

　　工業級設計

采用高性能工業級無線模塊

采用高性能工業級32位通信處理器

寬電源輸入（DC 9~36V）

終端機采用金屬外殼，保護等級IP30，前面板 IP 防護等級 IP65。

金屬外殼和系統安全隔離，適合于工控現場的應用

工作溫度范圍為-20~70℃，工作濕度范圍為0~95%，能夠滿足野外無人值守工作環境要求

　　穩定可靠

具有片內片外雙硬件看門狗設計，保證系統穩定

采用完備的防掉線機制

電機驅動與檢測功能，保證電機正常運行，防止電機過流過載

l RS485接口浪涌保護

SIM/UIM卡接口內置15KV ESD保護

　　標準易用

電源接口內置反相保護和過壓保護

提供標準觸摸顯示屏，方便現場操作應用

標準RJ45網口，支持IPC接入

標準藍牙協議，便于現場手機接入

一體化設計，安裝簡便，易于維護

內置 4G 全網通模塊，解決信號覆蓋問題，可以同時進行短信和網絡數據的收發

支持多中心并發，能夠同時與 4 個服務器進行數據通信

電源輸出控制功能，6 路 9~12V 可控電源輸出，單路最大輸出電流為1A。

視頻采集功能，具有2路標準網口視頻接入，實現視頻的直播、定時拍攝、聯動抓拍等

完善的本地控制功能，IPS全視角彩色電阻式觸摸屏操作，工作溫度范圍為-20~70℃。

電機驅動與檢測功能，設備可控制電機的正反轉運行，電流檢測防止電流過載

精準控制功能，根據閘門開度、過閘流量、閘后水位等多種方式自動調節閘門開啟高度

保護功能，針對常見的供電異常、通訊異常、水流砂石雜質等異常情況時，都能快速響應，啟動保護機制，確保設備正常

技術參數

● 產品規格

項目	內容
無線參數
無線模塊	工業級無線模塊
標準	可支持：FDD-LTE、TD-LTE、CDMA2000 1xEV-DO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE 可選單模、多模或全網通訊
理論帶寬	FDD-LTE：下行速率100Mbps，上行速率50Mbps TD-LTE：下行速率61Mbps，上行速率18Mbps WCDMA：下行速率42Mpbs，上行速率5.76 Mbps TD-SCDMA：下行速率4.2Mbps，上行速率2.2Mbps CDMA2000 1xEV-DO Rev.A：下行速率3.1Mbps，上行速率1.8Mbps GPRS/EDGE：速率171.2kbps/384kbps
發射功率	<24dBm
接收靈敏度	<-109dBm
BLE參數
標準及頻段	支持藍牙2.4GHz，ISM頻段
功率等級	1.5級
發射功率	+10dBm
接收靈敏度	-96dBm at 1Mbps
通信距離	10m
屏幕參數
工作電壓	4.5~5.5 V DC
工作電流	500mA DC5V
顯示尺寸	7英寸
背光模式	LED
技術指標參數
電源輸入	9~36V DC
電源輸出	9~12V 電流單路最大1A，6 路最大支持3A（總電流）
驅動電流	≤10A
待機電流	＜50mA
串口	4路RS485 ; 1路RS232
開關量輸入	13路DI，6路DO
模擬量輸入	6路
網口	2路
通信模塊	4G全網通
藍牙模塊	內置藍牙模塊，支持APP參數配置
LCD外接接口	1路RS232
看門狗	硬件看門狗
物理特性
外殼	金屬外殼，保護等級IP30。外殼和系統安全隔離，特別適合工控現場應用
外形尺寸	21315752.3mm（長寬高）
重量	1.30kg
其他參數
工作溫度	-35~+75℃（-31~+167℉）
儲存溫度	-40~+85℃（-40~+185℉）
屏幕工作溫度	-20~+70℃（-4~+158℉）
屏幕存儲溫度	-30~+80℃（-30~+176℉）
相對濕度	95%(無凝結)
